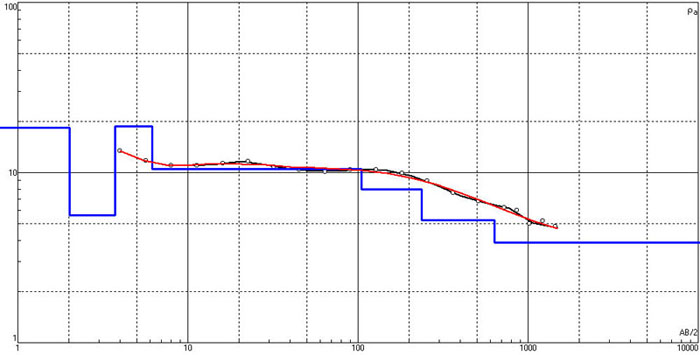

Interpretación de la curva de campo

Detalle del Gráfico



Para la interpretación de los S.E.V., se utiliza el método del punto auxiliar (A. Ebert), con ábacos para casos teóricos de curvas de tres capas de la colección de Erich Mundry y Joachim Homilius.



En lo referente al ajuste de espesores y profundidades se utilizan programas de interpretación automática. Estos programas se basan en el método de aproximaciones sucesivas, utilizando entre otros, para tal efecto el filtro de Johansen, de 140 coeficientes, que corresponde a una frecuencia de muestreo de 10 puntos por ciclo logarítmico.



Los espesores y resistividades se introducen en la computadora, como asimismo la curva de campo, el programa calcula la transformada de resistividad correspondiente, a la que se aplica el filtro mencionado para obtener la curva de campo. Como el proceso se efectúa por medio del cálculo matricial, el método se denomina "de inversión".
