Perfilajes

Perfilaje de perforaciones



• El perfilaje de perforaciones o testificación eléctrica, consiste esencialmente en el estudio de las variaciones en profundidad de algunos parámetros físicos de las formaciones atravesadas.



  La medición se efectúa sobre un registro continuo y los métodos de perfilaje más comunes para pozos de agua son:



  • Potencial espontáneo: este registro señala desviaciones frente a capas que se comportan diferencialmente ante condiciones electroquímicas provocadas por el lodo de la perforación o por el agua filtrada desde el lodo y los propios niveles atravesados por el sondeo.

  Las mediciones de SP se prestan fundamentalmente para distinguir capas permeables de capas impermeables (porosas o no porosas).



  • Resistividad: Los distintos sectores atravesados por el pozo, poseen cada uno una resistividad que es función de varios factores. La resistividad de acuíferos limpios, depende de la resistividad del agua contenida en ellos (que es función de su salinidad), de la cantidad de agua retenida en los espacios de sus granos y del tipo de roca que forman el acuífero.
  • Rayos gamma natural: En las técnicas de prospección de agua subterránea, este es el perfilaje radioactivo mas usado. Los elementos que emiten espontáneamente  este tipo de radiaciones son pocos, entre ellos se destacan los de la familia del Uranio, Thorio y el isótopo radiactivo de potasio (K40).

  Generalmente las arcillas y lutitas, concentran una cierta cantidad de sales radioactivas. Por lo tanto es evidente que el método de rayos gamma es útil para determinar capas o niveles arcillosos, ya que es difícil encontrar arenas o gravas que contengan un valor anómalo de sales radioactivas.

  Otro detalle sobresaliente del método, es que puede ser usado  en pozos entubados o abiertos, indistintamente.



  Estas tres curvas combinadas  entre si y complementadas por el perfil litológico (muestras de suelo), tienen un alto grado de resolución cualitativa para los distintos niveles atravesados por el pozo y asegurar el diseño constructivo de la captación.

  Herramientas de perfilaje

  • Potencial Espontáneo (SP)
  • Resistividad (R)
  • Rayos gamma natural (g)
  • Resistividad normal de 16” (R 16”)
  • Resistividad normal de 64” (R 64”)
  • Resistividad lateral
  • Temperatura (Tº)
  • Velocidad vertical de circulación (Flow-meter)



  Disponemos de equipamiento para perfilar perforaciones de hasta 520 metros de profundidad.

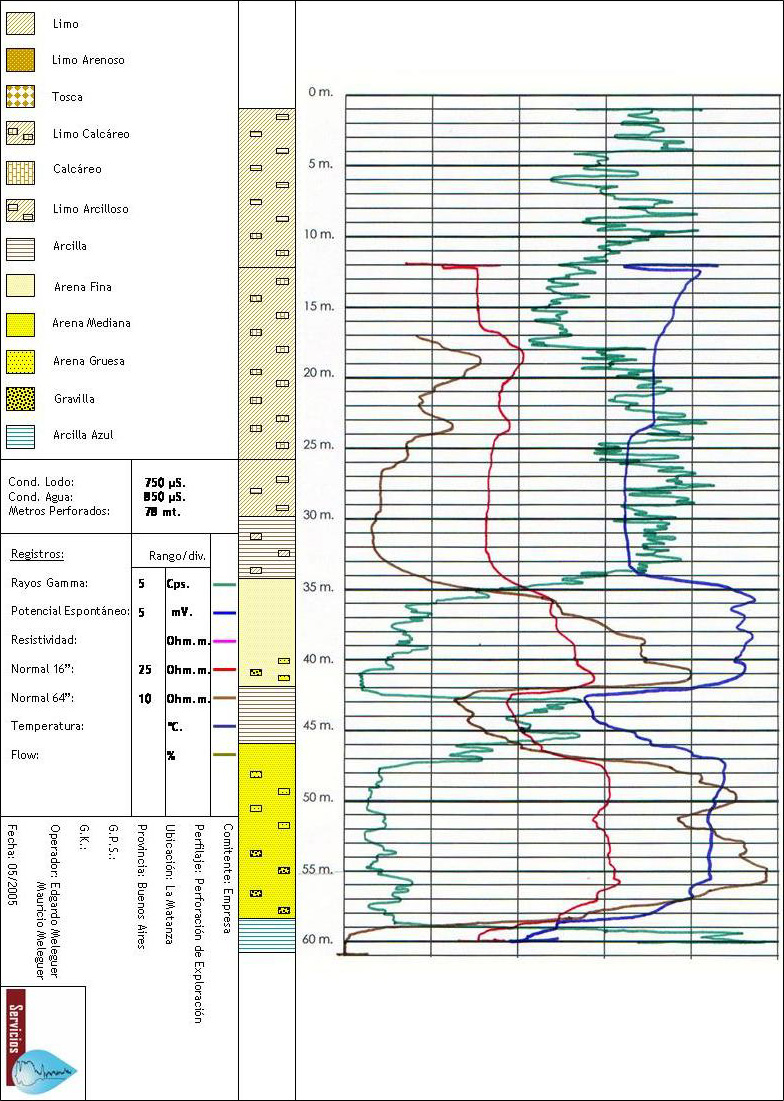

  Lámina Ejemplo perfilaje

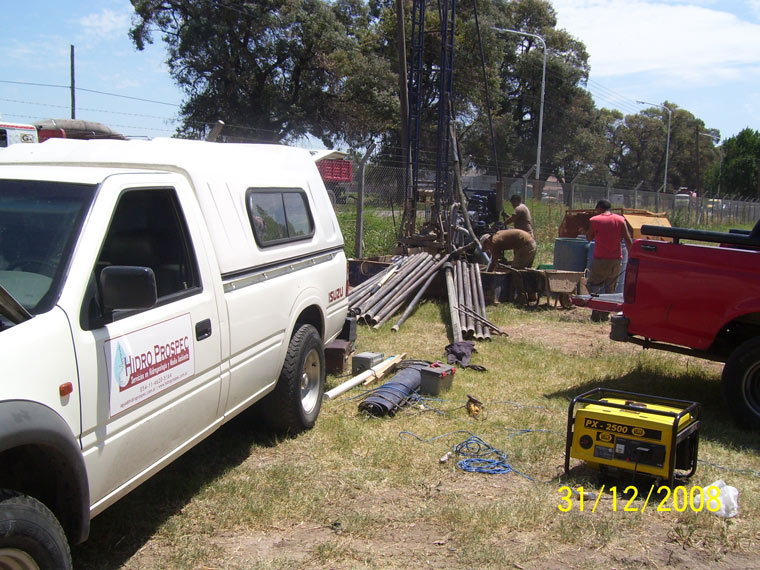

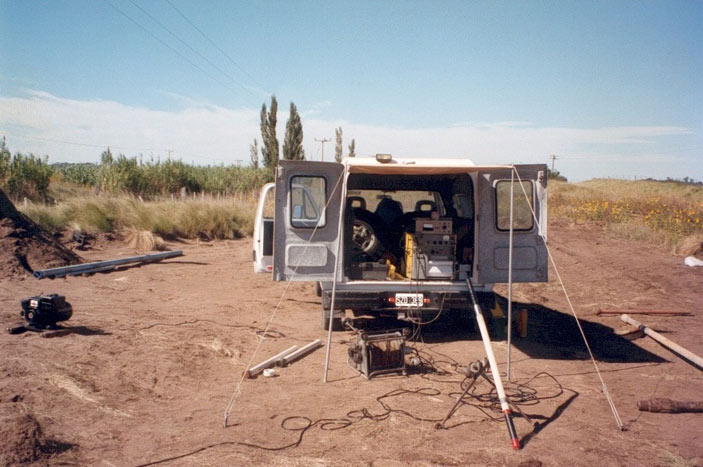

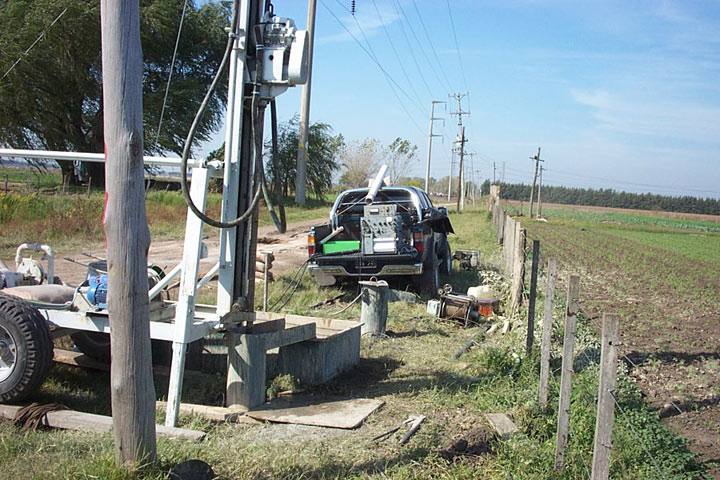

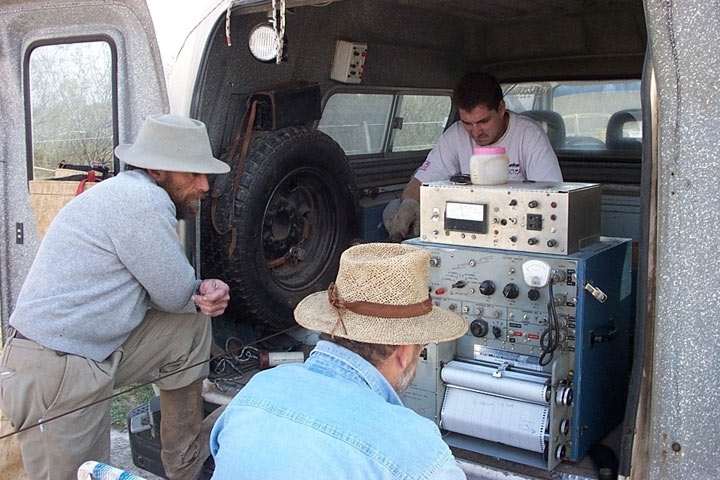

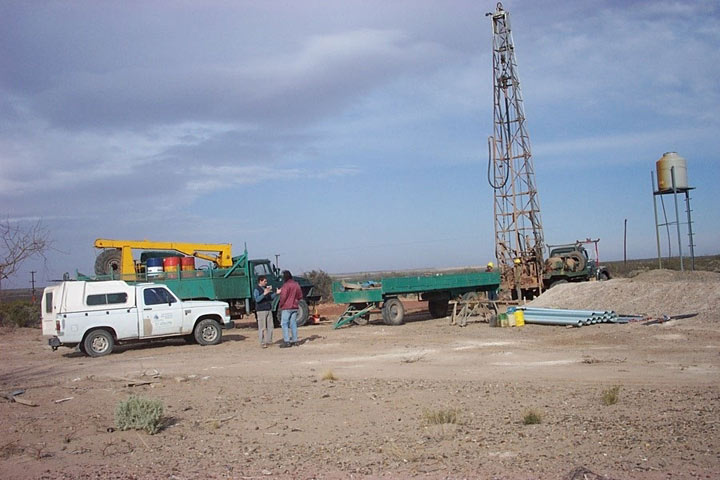

Galería de imágenes
